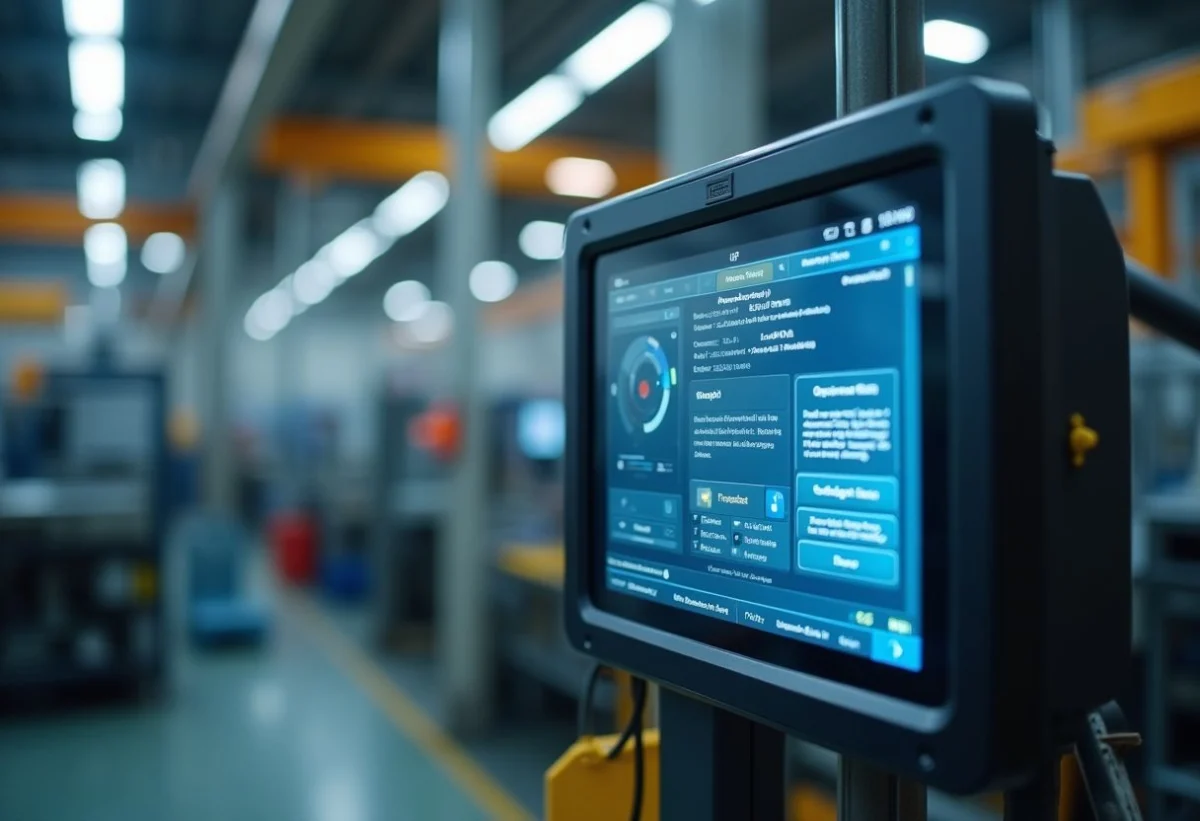

Un panel PC embarqué sur une ligne de production n’est pas un simple écran de supervision. C’est un nœud de calcul, d’acquisition et de commande qui concentre dans un châssis unique les fonctions réparties autrefois entre un automate, un moniteur et un poste opérateur. Sur une chaîne de production industrielle, ce regroupement modifie la topologie même du système de contrôle et réduit la surface de défaillance matérielle.
Architecture matérielle d’un panel PC industriel : dissipation, connectique et certification
La valeur technique d’un panel PC se joue d’abord sur sa gestion thermique. Les modèles fanless dissipent la chaleur par conduction à travers un châssis aluminium dimensionné pour maintenir le processeur sous sa température de throttling, même à proximité d’un four ou d’une presse. L’absence de ventilateur supprime le principal vecteur d’entrée de particules et élimine une pièce d’usure dont la défaillance provoque des arrêts non planifiés.
A lire en complément : Comment activer la sortie HDMI de mon PC HP ?
La connectique distingue un panel pc industriel d’une tablette durcie. Ports série RS-232/RS-485, entrées-sorties GPIO, bus CAN ou EtherCAT : ces interfaces permettent une communication directe avec les capteurs, variateurs et automates déjà en place. Un modèle bien spécifié évite le recours à des convertisseurs externes, sources de latence et de points de panne supplémentaires.
Nous recommandons de vérifier systématiquement le niveau de protection IP. Un indice IP65 en face avant protège contre les jets d’eau lors des cycles de nettoyage, ce qui reste le minimum pour l’agroalimentaire ou la pharmaceutique. Le châssis inox, quand il est proposé, résiste aux agents de nettoyage chlorés sans corrosion prématurée.
A lire aussi : Bien choisir sa carte graphique pour un pc portable gamer
Choix de la dalle tactile : résistif ou capacitif projeté sur ligne de production
Le type de dalle conditionne la fiabilité de l’interaction opérateur. Une dalle résistive détecte la pression mécanique : elle fonctionne avec des gants épais, un stylet ou même un outil de fortune. En environnement huileux ou poussiéreux, cette technologie reste plus tolérante aux dépôts de surface.
La dalle capacitive projetée (PCAP) offre un multi-touch précis et une luminosité supérieure grâce à l’absence de couche résistive intermédiaire. Elle convient mieux aux postes de supervision où l’opérateur interagit mains nues et où la lisibilité à distance compte.
- Résistif : à privilégier sur les postes d’usinage, de soudure ou de conditionnement où les gants sont obligatoires et où la dalle est exposée aux projections
- PCAP : adapté aux salles blanches, aux postes de contrôle qualité et aux interfaces de supervision SCADA où la navigation gestuelle accélère le diagnostic
- PCAP avec filtre anti-humidité : certains fabricants proposent un rejet logiciel des faux contacts causés par des gouttelettes, un compromis utile en environnement humide
Le choix ne se résume pas à un critère de confort. Une dalle mal adaptée génère des erreurs de saisie qui se répercutent sur la cadence et sur la qualité des lots produits.
Dimensionnement processeur et mémoire pour applications IHM temps réel
Un panel PC qui sert uniquement d’interface homme-machine SCADA ou de terminal MES n’a pas besoin d’un processeur haut de gamme. Un Intel Celeron de dernière génération couvre la majorité des applications d’affichage et de saisie avec une enveloppe thermique réduite, ce qui simplifie la dissipation passive.
Les cas d’usage changent radicalement dès que le panel PC assure du traitement local : vision industrielle embarquée, algorithmes de contrôle statistique de procédé ou pré-traitement de données capteurs avant remontée vers un serveur. Dans ces scénarios, un processeur Intel Core associé à une mémoire vive suffisante et un stockage SSD industriel (à plage de température étendue) devient le minimum fonctionnel.
Le stockage SSD industriel supporte des cycles d’écriture intensifs sans dégradation prématurée, contrairement aux SSD grand public dont la durée de vie chute en environnement vibratoire ou à température élevée. Nous observons régulièrement des pannes de stockage sur des installations qui ont négligé ce point lors du sourcing initial.
Intégration du panel PC dans l’architecture de contrôle industriel
Sur une chaîne de production, le panel PC s’insère entre la couche terrain (capteurs, actionneurs) et la couche supervision (SCADA, MES, ERP). Sa position dans l’architecture détermine son rôle réel.
- En tant que client léger IHM, il affiche les synoptiques et transmet les commandes opérateur vers l’automate programmable via un protocole type OPC UA ou Modbus TCP
- En tant que contrôleur edge, il exécute localement des algorithmes de maintenance prédictive ou de détection d’anomalies, réduisant la dépendance au réseau et le temps de réaction
- En tant que passerelle IoT, il collecte les données de multiples capteurs, les agrège et les pousse vers une plateforme cloud ou un historian local
Un panel PC correctement positionné dans l’architecture réduit la latence de commande par rapport à un schéma où chaque donnée transite par un serveur distant avant de revenir au poste opérateur.
L’intégration passe aussi par le montage physique. Les fixations VESA ou les découpes pour encastrement en armoire électrique (montage flush) doivent correspondre aux standards du site. Un appareil livré avec un kit de montage incompatible retarde la mise en service et impose des adaptations mécaniques coûteuses.
Maintenance prédictive et évolutions logicielles sur panel PC
La durée de vie utile d’un panel PC industriel dépasse souvent celle des logiciels qu’il exécute. Prévoir dès le départ une stratégie de mise à jour logicielle évite de se retrouver avec un matériel fonctionnel mais un OS obsolète et vulnérable.
Les modèles récents intègrent des fonctions de supervision matérielle (watchdog, capteurs de température interne, monitoring SMART du SSD) qui alimentent directement les outils de maintenance prédictive du site. Ces indicateurs permettent de planifier un remplacement avant la panne, et non après un arrêt de ligne non planifié.
L’incorporation de capacités d’intelligence artificielle au niveau du panel PC ouvre un champ d’application supplémentaire : analyse de tendance sur les données de production, détection visuelle de défauts par caméra locale, ou ajustement automatique de paramètres process. Ces traitements, exécutés en périphérie du réseau, limitent la bande passante consommée et accélèrent la boucle de rétroaction vers les actionneurs.
Le panel PC reste un composant dont la spécification initiale conditionne la performance à long terme de toute la ligne. Un châssis bien dimensionné, une dalle adaptée au poste, un processeur calibré sur le cas d’usage réel et une connectique alignée sur le bus terrain existant évitent les compromis qui finissent par coûter plus cher que le matériel lui-même.
