Vous venez de raccorder vos prises réseau et tout semble en ordre. Les fils sont bien enfoncés, le connecteur a cliqué. Mais comment savoir si votre câblage RJ45 suit le schéma T568A ou T568B, et surtout s’il fonctionne correctement ? Le test après installation est la seule étape qui sépare un réseau fiable d’un réseau capricieux. Voici comment procéder, avec les bons outils et les bons réflexes.
Identifier le schéma de câblage RJ45 avant de tester
Avant même de brancher un testeur, il faut savoir ce que vous cherchez à valider. Les deux schémas de câblage, T568A et T568B, utilisent les mêmes paires de fils mais dans un ordre différent sur les broches 1, 2, 3 et 6 du connecteur. Le reste (paires bleue et marron) ne change pas.
A lire également : Les astuces incontournables pour optimiser votre webmail Orléans-Tours
Pourquoi cette distinction compte-t-elle au moment du test ? Parce qu’un testeur de câble va vérifier la continuité fil par fil. Si vous avez câblé une extrémité en A et l’autre en B, vous obtenez un câble croisé, pas un câble droit. Ce n’est pas une panne, mais ce n’est pas non plus ce que vous vouliez pour relier une prise murale à votre baie de brassage.
Les deux extrémités d’un même câble doivent suivre le même schéma, que ce soit A ou B. En France, le T568B est le plus répandu en installation résidentielle et tertiaire. Si vous ne savez pas lequel a été utilisé, le testeur vous le dira, à condition de savoir lire ses résultats.
A découvrir également : Comment optimiser les performances de votre serveur Linux dédié

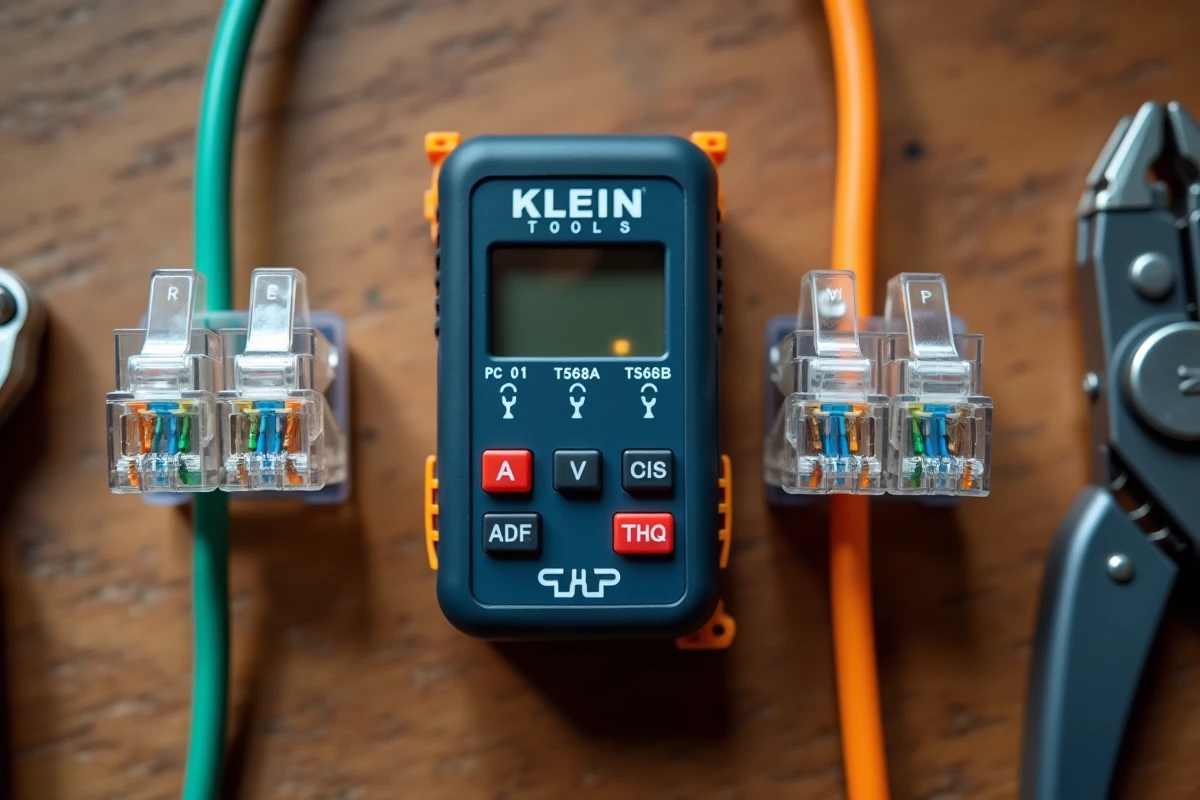

Testeur de câble RJ45 : quel appareil choisir selon votre besoin
Tous les testeurs ne rendent pas le même verdict. Il existe deux grandes familles, et confondre leurs fonctions est l’erreur la plus fréquente après installation.
Testeur de continuité (ou testeur de brochage)
C’est le modèle le plus courant et le moins cher. Il se compose de deux boîtiers : vous branchez chaque extrémité du câble dans un boîtier, puis vous allumez l’appareil. Des LED numérotées de 1 à 8 s’allument séquentiellement.
- Si les LED s’allument dans l’ordre 1 à 8, fil par fil, votre câble est droit et continu : chaque conducteur relie bien la bonne broche d’un côté à la bonne broche de l’autre
- Si deux LED s’inversent (par exemple la 1 et la 3), vous avez une inversion de paires, signe que les deux extrémités ne suivent pas le même schéma A ou B
- Si une LED ne s’allume pas du tout, le fil correspondant est coupé ou mal serti
- Si une LED clignote de façon erratique, suspectez un faux contact au niveau du connecteur
Ce type de testeur suffit pour confirmer que le câblage est cohérent et que la connectique est bonne. Il ne vous dira pas si le câble tiendra un débit de plusieurs gigabits par seconde.
Testeur de qualification (ou testeur de performances)
Pour aller plus loin, les installateurs professionnels utilisent des appareils capables de mesurer la diaphonie, l’atténuation et la longueur réelle du lien. Des modèles récents comme le NetXpert XG2-PLUS peuvent qualifier un lien jusqu’à 10 Gb/s. Un test de continuité seul ne garantit pas la conformité aux débits annoncés.
Ce niveau de test devient pertinent si vous installez du câble catégorie 6A ou supérieur, ou si vous prévoyez des usages PoE (alimentation d’équipements via le câble réseau).
Procédure de test RJ45 pas à pas après installation
Vous avez votre testeur de continuité en main. Voici la marche à suivre, dans l’ordre.
Débranchez tout équipement actif (switch, box, ordinateur) des prises que vous allez tester. Un testeur de câble envoie son propre signal : la présence d’un appareil actif peut fausser la lecture ou, dans certains cas, endommager le testeur bas de gamme.
Insérez le connecteur RJ45 d’une extrémité dans le boîtier principal (souvent appelé « master ») et l’autre extrémité dans le boîtier distant (« remote »). Pour une installation murale avec baie de brassage, cela signifie brancher le testeur d’un côté sur la prise murale via un cordon de brassage, et de l’autre côté sur la jarretière qui arrive dans le coffret de communication.
Allumez le testeur et observez les LED. Toutes les LED de 1 à 8 doivent s’allumer dans l’ordre séquentiel, sans inversion ni absence. Notez le résultat pour chaque prise testée. Si vous avez câblé plusieurs prises dans la maison, testez-les toutes, une par une.
Lire et interpréter les résultats du test réseau
Le testeur vous donne un verdict brut. Encore faut-il savoir l’interpréter selon votre configuration.
Résultat « pass » avec séquence 1-2-3-4-5-6-7-8 : votre câble est droit, câblé de façon identique aux deux bouts. Vous êtes en T568A ou T568B (le testeur basique ne distingue pas lequel, il vérifie juste la correspondance). Pour savoir précisément quel schéma a été utilisé, regardez la couleur du fil sur la broche 1 : blanc/vert pour le T568A, blanc/orange pour le T568B.
Résultat avec inversion sur les broches 1-2 et 3-6 : vous avez probablement un câble croisé, c’est-à-dire du T568A d’un côté et du T568B de l’autre. Avec les équipements modernes dotés d’Auto-MDIX, cela peut fonctionner. Mais pour une installation propre et maintenable, reprenez le sertissage ou le raccordement de la prise fautive.
Résultat avec un fil manquant (LED éteinte) : le conducteur est coupé ou n’a pas fait contact dans le connecteur. Resertissez le connecteur ou reprenez le raccordement de la prise murale. Un câble Ethernet ne tolère pas de fil manquant pour fonctionner en Gigabit.
Câble CCA et faux positifs : le piège que le testeur basique ne détecte pas
Vous avez un résultat « pass » sur toute la ligne, mais votre réseau rame ou votre caméra PoE redémarre toute seule ? Le problème vient peut-être du câble lui-même, pas du câblage.
Les câbles dits CCA (Copper Clad Aluminum) utilisent de l’aluminium recouvert d’une fine couche de cuivre. Un testeur de continuité les déclare fonctionnels, puisque le signal passe. Mais l’aluminium offre une résistance électrique plus élevée que le cuivre pur, ce qui dégrade les performances sur les longues distances et pose des problèmes réels avec l’alimentation PoE.
Privilégiez du câble 100 % cuivre pour toute installation fixe, particulièrement si vous alimentez des équipements via PoE (points d’accès Wi-Fi, caméras, téléphones IP). Les retours d’installateurs de vidéosurveillance PoE confirment que le CCA est une source récurrente de dysfonctionnements après des tests de continuité pourtant réussis.
Vérification du câblage RJ45 sans testeur dédié
Vous n’avez pas de testeur sous la main ? Une méthode empirique existe, même si elle est moins fiable. Branchez un ordinateur d’un côté et un switch ou une box de l’autre. Si la LED de liaison (link) s’allume en vert fixe sur les deux appareils, le câble est fonctionnel et câblé de façon cohérente.
Lancez ensuite un transfert de fichier volumineux entre deux machines du réseau. Un débit stable et proche du maximum théorique confirme la qualité du lien. Si le débit chute fortement ou si la connexion se coupe par intermittence, le câblage mérite un vrai test avec un appareil dédié.
Cette méthode ne remplace pas un testeur pour valider une installation complète de plusieurs prises réseau dans une maison. Elle dépanne quand vous vérifiez un seul câble après un raccordement ponctuel.
Le test du câblage RJ45 après installation prend quelques minutes par prise, mais il vous évite des heures de diagnostic quand le réseau ne fonctionne pas comme prévu. Un testeur de continuité basique couvre la majorité des besoins résidentiels. Pour les installations en catégorie 6A ou avec du PoE, le testeur de qualification reste le seul moyen de valider réellement les performances du lien.
